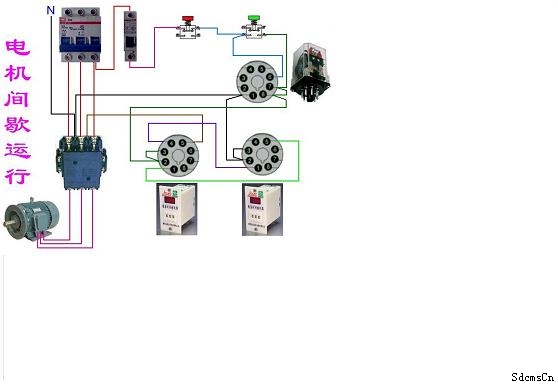

普通電機的間歇和延時運行，先講解間歇和延時電路，兩種電路只是時間繼電器接線方式不同。

時間繼電器

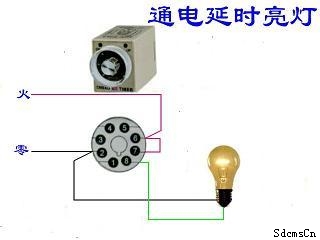

時間繼電器的電氣控制系統中是一個非常重要的元器件。一般分為通電延時和斷電延時兩種類型。

    從動作的原理上有電子式、機械式等。電子式的是采用電容充放電再配合電子元件的原理來實現延時動作。機械式的樣式較多，有利用氣囊、彈簧的氣囊式；鐘表擒縱裝置的；也有使用小型罩極同步電機帶動凸輪的，現在會有更多的新式的時間繼電器出現。 時間繼電器的用途就是配合工藝要求，執行延時指令。

在交流電路中常采用空氣阻尼型時間繼電器 ,它是利用空氣通過小孔節流的原理來獲得延時動作的。它由電磁系統、延時機構和觸點三部分組成。

空氣阻尼型時間繼電器的延時范圍大(有0.4～60s和0.4～180s兩種) ，它結構簡單,但準確度較低。 當線圈通電時，銜鐵及托板被鐵心吸引而瞬時下移，使瞬時動作觸點接通或斷開。但是活塞桿和杠桿不能同時跟著銜鐵一起下落，因?yàn)榛钊麠U的上端連著氣室中的橡皮膜，當活塞桿在釋放彈簧的作用下開始向下運動時，橡皮膜隨之向下凹, 上面空氣室的空氣變得稀薄而使活塞桿受到阻尼作用而緩慢下降。經過一定時間，活塞桿下降到一定位置，便通過杠桿推動延時觸點動作，使動斷觸點斷開，動合觸點閉合。從線圈通電到延時觸點完成動作，這段時間就是繼電器的延時時間。延時時間的長短可以用螺釘調節空氣室進氣孔的大小來改變。 吸引線圈斷電后，繼電器依靠恢復彈簧的作用而復原�？諝饨�(jīng)出氣孔被迅速排出。

電磁時間繼電器是帶有延時機構的螺管線圈式繼電器，具有交流和直流規格。繼電器的交流規格繼電器內部裝有橋式整流器，將交流電源整流后供給電磁機構，每臺繼電器具有兩副瞬時轉換觸點，一副滑動延時觸點，一副延時主觸點。當加電壓于線圈兩端時，唧子（鐵心）克服塔形彈簧的反作用力被吸入，瞬時轉換觸點進行瞬時轉換，同時延時機構啟動，經過一定的延時，然后閉合滑動延時觸點和延時主觸點。主觸點接觸后由于上擋限制機構的轉動，機構停止，從而得到所需延時。當線圈斷電時，在塔形彈簧的作用下，使唧子和延時機構返回原位。

利用數字脈沖，然后分頻就去驅動三極管然后有電流流過繼電器的線圈，產生磁力使繼電器的接點吸合。來控制電路的通斷！

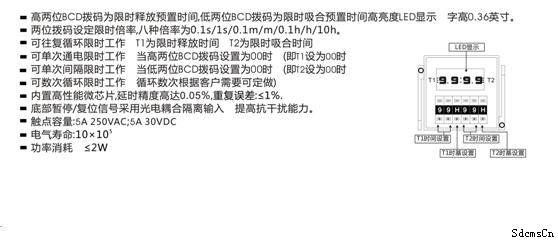

關于時間繼電器方面我們以時間繼電器DH48S-S進行說明：

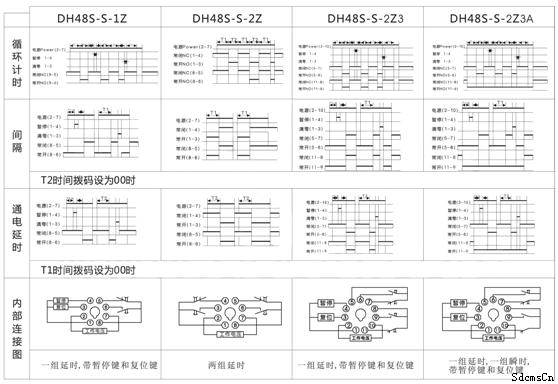

動作方式

注意：

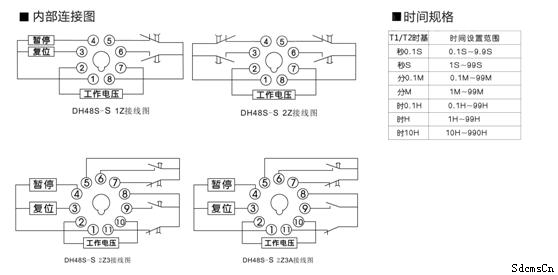

接通電源后，繼電器就進入延時功能，到時間久進行轉換，在延時時間內接通復位零端子1和3腳，繼電器將恢復到初始狀態當復零信號撤銷，重新開始計時。暫停端子1和4腳，計時過程中接通，暫停計時。暫停撤銷信號后，計時器累加計時。復位和暫停端子引線盡量避免過長，最好使用屏蔽線，同時這些端子嚴禁加入外部電壓。否則出現繼電器不動作，誤判斷為繼電器故障。

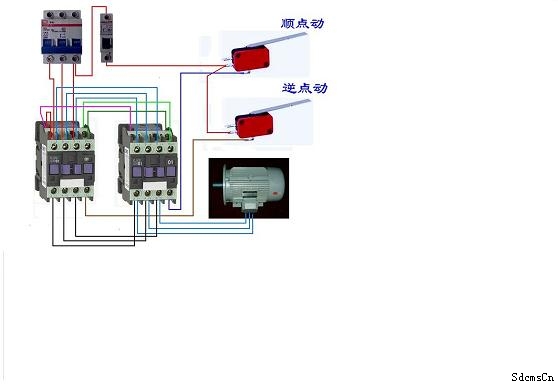

電機點動：在控制電路中加入點動開關，進行點動控制電機運轉和正反轉。如下圖：

下圖為結合延時電路（控制電路中增加時間繼電器）進行控制的電路
