三菱PLC與變頻器控制方式

這里常州PLC培訓中心針對三菱PLC編程培訓簡單的介紹一下三菱PLC對變頻器的控制。

三菱PLC對變頻器的控制方式分三種l、開關量控制2、模擬量控制3、通信方式控制（變頻器培訓課程中有詳細內容）。

1.1、開關量控制

三菱PLC通過其輸出點直接與變頻器的開關量信號輸入端子相連。通過程序控制變

頻器的運行(啟動、正反轉、點動、復位、停止等),也可以控制變頻器的多段速運行,

還可以控制變頻器的運行速度。

特點:方便簡單,易理解,速度調節精度低。

1.1.1、 繼電器輸出控制

這里的FR-E500是三菱的變頻器。

"STF,STR是

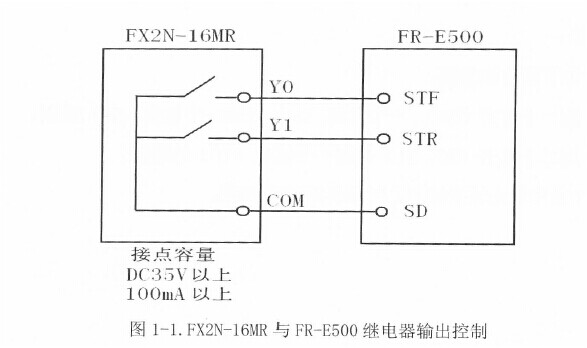

正反轉的控制端子,接線如圖⒈1

所示。把fx2n-16mr PLC的輸出端子y0,Y1接到變頻器的STF,"R上,當Y0接通

時,變頻器正轉,當Y1接通時,變頻器反轉,這是早期最簡單的PLC用于變頻器的

控制。一般早期的參考書籍也只有這些介紹。如果是控制多段速運行,那應該接在RH、

RM、RL端,上述的運行控制和多段速控制都是通過PLC程序來進行的。在數字量控制

系統中,這種控制方式仍在大量應用。為防止出現因接觸不良而帶來的誤動作,需要

使用高可靠性的控制繼電器。

晶體管輸出控制

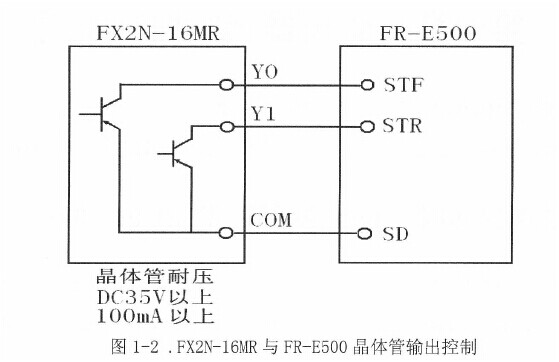

原理與繼電器的輸出控制是相同的,我們在這里就不多作介紹,繼電

器和晶體管輸出,均可控制變頻器的運行和多段速運行。

為了讓大家能將所學的知識得以運用,我們編制了兩個思考題。

思考題一

設計如下需求梯形圖:

1、用一個常開(X0),一個常閉(X1)控制一個輸出(Y0)通斷。

2、用二個常開(X0,X1)控制一個輸出(Y0)的通斷。

這個思考題是剛接觸PLC時都會遇到的問題。

頻率升、降控制

開關量來控制變頻器的速度,一般我們稱之為頻率的升降控制。變頻器與PLC

的端口接線,如圖1司所示。這里要注意的是變頻器的參數設置很重要。如果參數設

置不正確,不能達到控制結果,FR-E5OO的參數必須滿足Pr59=l,2 Pr79=22。當sTF

接通后,如果同時接通RH加速,或同時接通RM就減速,斷開則保持不變。RL接通為

清除頻率升降設定,變頻器就停止。

變頻器的這個控制功能,對很多工程技術人員而言,他們很少用到這種控制方

式。實際上這也是變頻器的一個很好用的地方。這種控制方式屬于數字量給定的頻率

調整,控制精度較高,其上、下限均是以0.01HZ單位進行的。用觸點(或按扭開關)

來調節,操作簡單,不易損壞,因為是開關量控制,不受線路電壓降影響,抗干擾性

能好。特別適宜遠距離控制。

在實際控制應用中,如果是多點同時對一臺電動機進行調速控制,這種控制方

式遠比電位器模擬量控制方便。

這種控制方式還可以擴展到對一些精度要求不高的各種穩定控制系統中去。例

如在供水系統中,如果對水壓不要求非常恒定,只要求在一個小范圍內穩定即可。那

就可以直接利用這種控制方式進行控制。而在實際應用中,連PLC編程都可以不用,直接

把限位開關與變頻器相連即可。下面的思考題二就是這種控制方式的實際應用。

思考題二

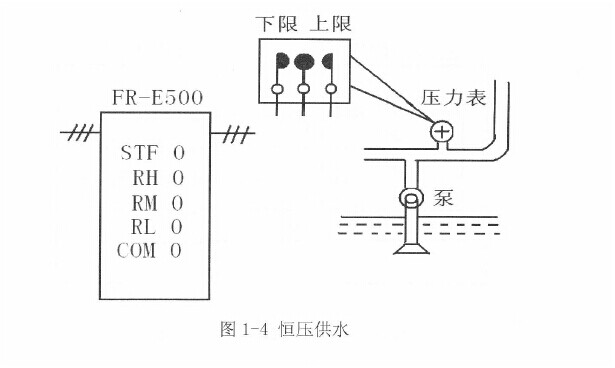

下面為一二位式恒壓供水控制方案,試將電接點電壓表的輸出與變頻器FR—E5OO連接畫出。并設置變頻器參數

據我們上面所說的頻率升降控制就可以實現。我們知道這個壓力表有個上限觸

點,一個下限觸點,那么把壓力調好之后,如圖所示的恒壓供水,它有兩位式。

水壓上升到一個地方要停下來,水壓降到一個地方打開水泵,這種兩位式3們可以不

用PLC就單獨用個變頻器,當調到上限的時候,這個上限觸點就接通,調到下限的時

候下限觸點接通,這個時候就是用變頻器的頻率升降控制,來達到恒壓供水的目的。

在我們接觸的中央空調的控制中,供水回水的回水溫度,兩個溫度差實際上也是個位

式控制,它不要求很精確,就冷卻到一定程度,溫度升高到一定程度的時候,就可以

用這種控制方式不需要用PLC。

三菱plc模擬量控制

PLC通過模擬量輸出模塊,與變頻器模擬信號輸入端口連接,對變頻器進行頻率

調節。

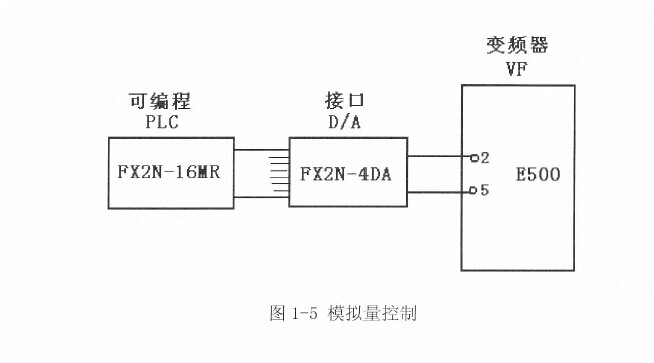

變頻器E500的2和5是模擬量的電壓輸入(或是電流輸入),通過這個就可以

調節變頻器的速度。但是,變頻器的輸入是一個模擬量,也就是一個連續變化的電壓

量,可編程PLC的輸出是個數字量,這個數字量是不能夠直接接到變頻器上的。必須

要通過一個接口,這個接口就是數模轉換接口。就是把PLC的數字量轉換成模擬量轉

換到變頻器的模擬量輸入,通過程序來控制變頻器的速度。

對變頻器進行頻率調節,這種方式在早期用PLC編程來控制變頻器中運用比較普及,

特別是多臺電動機同步控制用這種方式比較多。ⅣA接口有幾個通道,如果每個通道

接到一個變頻器就可以同步控制,這種控制比較平滑可靠。

這種控制必須注意模擬量輸出模塊與變頻器信號的匹配。例如當PLC輸出為0~

10V時,變頻器也必須相對應是0~10V輸入。如果不匹配就必須增加電平轉換環節。

也可以通過變頻器參數進行調節。例如三菱FR△500可以通過設定參數Pr73選擇0~

5V和0~10V輸入.但是由于這種情況只利用0~5V部分,與利用0~10Ⅴ 相比,頻率

設定的分辨率會差一些。

同時,還必須采取適當?shù)姆栏蓴_措施,保證環境干擾不影響控制電壓。這種控

制的優點是程序編制簡單,信號平滑連續工作穩定。缺點是當控制線路較長時,電壓

信號有損失,影響系統的穩定性。另外從經濟性來講,由于增加了接口模塊,成本較

高。

也可以利用PLC編程的高速脈沖數字量信號直接控制變頻器的頻率,但一般變頻器

均沒有高速脈沖數字量信號輸入端子,所以沒有辦法實現。但現在三菱F7OO系列的

變頻器有了脈沖量輸入端子,可以把變頻器的高速脈沖信號直接送到變頻器上去來控

制變頻器的速度,也就是調節變頻器的頻率,就不需要中間的數模轉換接口了。

思考題三

FX2N通過模擬量輸出模塊FX2N一4DA 對變頻器進行頻率控制。

1、試編寫FⅩ2N的控制程序

模塊編號為1#,其1通道為輸出通道,數據存D100。

2、試設定變頻FR500參數。

三菱plc對變頻器通信控制方式

PLC與變頻器之間通過通信方式實施控制得到了越來越廣泛地應用,因為這種控

制方式抗干擾能力強、傳輸距離遠、硬件簡單且成本較低。它的缺點是編程工作量大,

實時性沒有模擬量控制及時。這種控制方式不但控制變頻器的運行和頻率變化,而且

還能讀取變頻器的各種數據,對變頻器進行監控和處理。

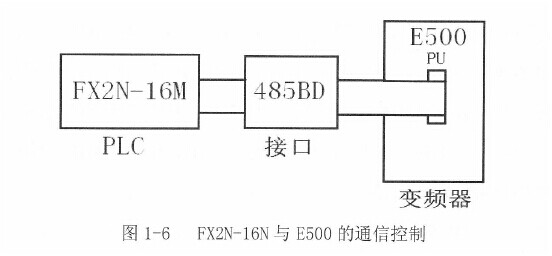

和模擬量控制方式一樣,PLC和變頻器不能直接相連。必須通過中間接口進行通

信,一般來說,這個接口就是PLC的通信模塊選件。

為了保證PLC與變頻器之間的數據通信準確,及時穩定可靠,必須對它們的硬件

和軟件進行統一的規定和處理,必須解決數字傳輸?shù)囊幌盗屑夹g(shù)問題。

我們這里用到的接口就是485BD接口,這個接口是必不可少的。不過目前有很多

PLC,把這485BD接口做在PLC里面了就不用外加了。我們講的三菱FX2N就需要外

加,三菱的PLC里面的通信接口是422不是485,它必須要把422轉換成485才能接

到變頻器上面。如果PLC里面有485BD比如說臺達的ES系列,就把485做在PLC

里面了,那就不需要外接了。變頻器也是一樣的,有的變頻器就把這個轉換接口做在里面,三菱的一系列變頻器就是這樣。但是有的變頻器,例如,韓國的LG變頻器就沒有內置轉換接口,如果要跟LG變頻器通信,就必須要買LG的轉換模塊,如果PLC和變頻器里面都裝好了接口,那就很簡單,就像我們接電燈線一樣的兩根線直接銜接起來就可以了。外部就不

需要加任何轉換裝置了,這個大家都要了解,每個裝置在用它的時候就要了解它的性

能。
