電路原理圖的各分支回路一般應垂直布置，因而電氣圖形符號也應垂直來畫，文字符號一般水平放置。有時，根據畫圖的需要，在不改變符號含義的前提下，圖形符號和文字符號都可旋轉，但不可倒置。
上靜、下動 開關的靜觸頭在上，為電源側；而動觸頭在下，為負載側。如果電氣回路需要水平來畫，電氣圖形符號可由垂直位置逆時針轉90°，即左靜、右動。也就是說上側或左側為電源，下側或右側為負載。

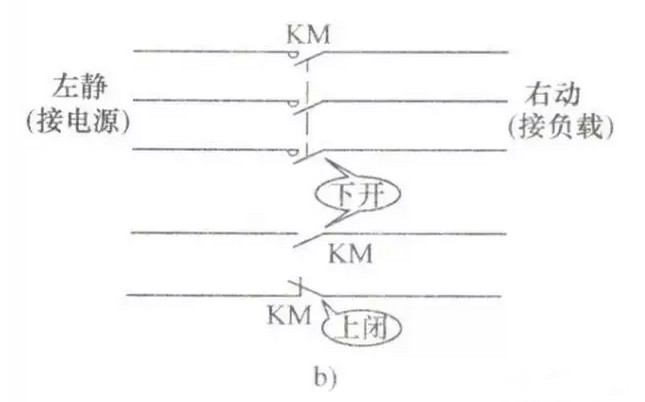

左開、右閉 常開觸頭朝左開口，而常閉觸頭則朝右閉口。如果電氣回路需要水平來畫，電氣圖形符號可由垂直位置逆時針轉90°，即下開、上閉。

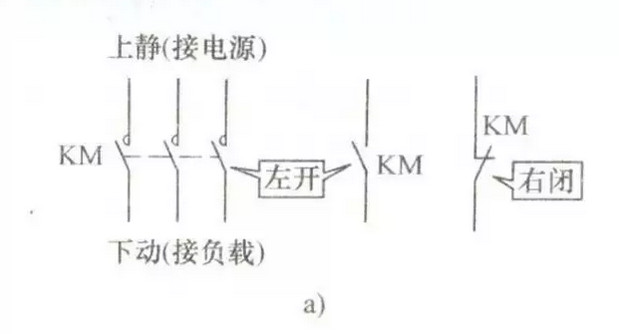

圖1所示為接觸器電路符號的畫法。
圖1 接觸器電路符號的畫法
a）垂直畫法 b）水平畫法
在電氣原理圖中，線圈和觸頭通常不畫在一起，而是畫在電路的不同地方，但只要它們標注相同的文字符號，就是一個器件的線圈和觸頭，例如同一接觸器線圈、接觸器主觸頭和輔助觸頭都用KM1表示，如圖2a所示。當一個電路中只有一只接觸器時，KM1中的1通常省去。

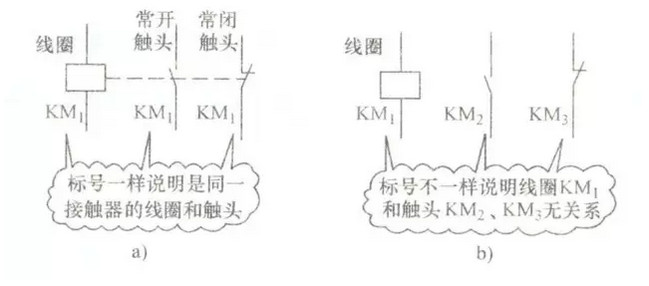

如圖2b所示，同一電路中有多個相同元器件時，一般用相同的字母表示，但在字母的后邊加上數字以示區別，例如KM1、KM2、KM3一般表示的是三只不同的接觸器，這一點要牢記。
圖2 接觸器的標注方法
a）同一接觸器的線圈和觸頭 b）不同接觸器的線圈和觸頭
電路全部線圈的觸點都是按線圈不得電時的常態畫出的，各刀開關、按鈕開關等開關器件也是按在器件未受外力作用時的常態畫出的。
帶指示燈的電動機連續運行控制電路原理圖

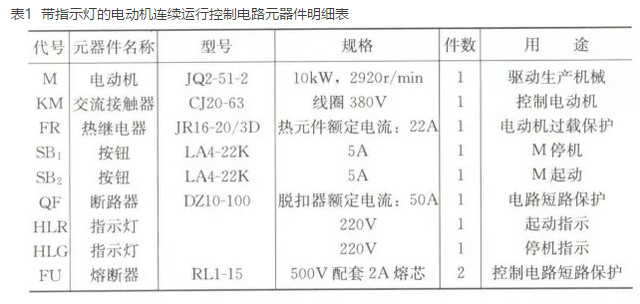

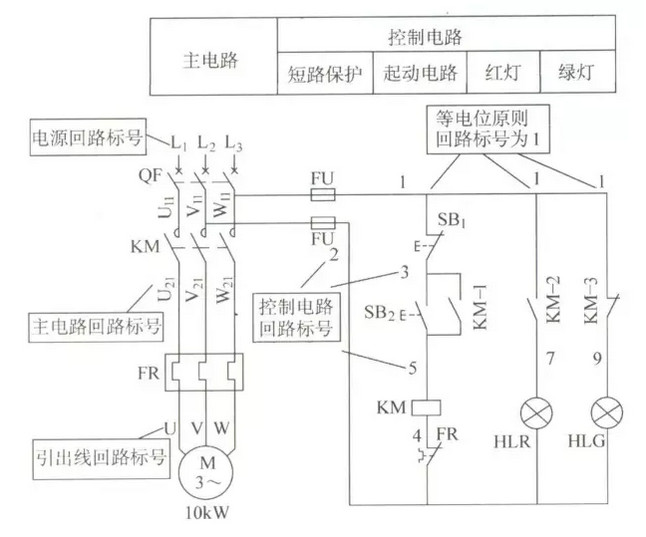

圖3所示為帶指示燈的電動機連續運行控制電路原理圖。圖中所用的元器件見表1。
圖3 帶指示燈的電動機連續運行控制電路原理圖
1.看資料
結合電路中的文字說明、技術說明，搞清電路的用途，對電路有一個大致的了解。從圖中可以看到，此電路有一臺電動機，此電動機起動后連續運行。
2.弄明白電路中各符號所代表的意義
根據電氣圖形符號、文字符號和元器件明細表，弄明白電路中各符號所代表的意義。
3.先看主電路
主電路通常在圖的左側，主電路包括斷路器、接觸器主觸頭、熱繼電器、電動機及連接導線等。它是從電源至電動機輸送電能時電流所經過的電路，所以電流較大。識圖時通常從下面的被控設備開始，經控制元件，依次看到電源。通過看主電路可以知道：
1）主電路中有哪些電器設備，它們的用途和工作特點是什么。
2）主電路中的電動機是用什么電器控制的，為什么要通過這些電器，這些電器設備的作用是什么。
結合此圖，從電動機M往上看，只有一條主電路：電動機M→熱繼電器FR→接觸器KM主觸頭→三相斷路器QF→三相交流電源。
4.再看控制電路
控制電路在圖的右側，控制電路起控制和保護作用�？刂齐娐钒ㄈ蹟嗥�、接觸器線圈、輔助觸頭、按鈕及連接導線等。看控制電路通常按照自上而下或從左到右的原則。
1）看電源，先搞清電源是交流電源還是直流電源，其次搞清電源從何而來，其電壓是多少。
2）看各控制支路，整個控制電路可分為幾條獨立的小回路。
3）看各支路是由哪些元器件構成閉合回路的。
結合此圖可以看到控制電路有三條支路：第一條從電源L3→熔斷器FU→按鈕SB1、SB2→接觸器KM線圈→熱繼電器FR觸點→熔斷器FU→電源L2；第二條從電源L3→熔斷器FU→KM-2常開輔助觸頭→紅燈HLR→熔斷器FU→電源L2；第三條從電源L3→熔斷器FU→KM-3常閉輔助觸頭→綠燈HLG→熔斷器FU→電源L2；三條支路的電源都接在L2、L3兩相，電壓為~380V。
5.搞清電路之間的控制關系
搞清主電路與控制電路及控制支路之間的聯系和控制關系，電路中各電器元件、觸頭的作用是什么。
1）先看主電路。電動機M起動時，需要合上斷路器QF，同時還應使接觸器KM得電吸合，再觀察接觸器KM的控制電路，平時SB2的觸頭處于斷開位置。所以起動時應按下SB2，接通接觸器KM線圈的控制回路，接觸器KM線圈中有電流，接觸器吸合，KM主觸頭閉合，電動機主電路接通，電動機起動運行。
2）電動機運行時，不能一直按下SB2。
原來接觸器吸合后，KM常開輔助觸頭閉合，所以松開SB2后，與SB2并聯的KM-1常開輔助觸頭（自鎖觸頭）保持吸合，接觸器KM線圈可以一直得電。
3）怎樣使電動機停機呢？
圖中的SB1按鈕，它串聯于KM線圈回路中，按下SB1，接觸器KM線圈中就沒有電流了，接觸器KM釋放，KM各觸頭恢復初始狀態，主電路斷開，電動機停機。
4）指示燈支路。電動機起動前（或停機后），由于KM輔助觸頭處于圖中的初始位置，這時與綠燈HLG相連的KM-3常閉輔助觸頭閉合，綠燈亮；與紅燈HLR相連的KM-2常開輔助觸頭斷開，紅燈滅。起動后，接觸器吸合，其常開觸頭閉合，常閉觸頭打開，所以綠燈熄滅，紅燈點亮。
5）電路中斷路器QF、熔斷器FU和熱繼電器FR起什么作用呢？
結合前面的電工基礎知識可以知道：斷路器QF作電動機主電路的短路保護，當電動機主電路中的連接導線、元器件短路時，斷路器QF跳閘，防止事故的發生；熔斷器FU作控制電路的短路保護；熱繼電器FR在電路中起過載保護的作用，電動機過載時，串接于控制回路的常閉觸點FR斷開，切斷接觸器KM線圈的供電，電動機保護停機。
6.根據回路編號了解電路的走向和連接方法
為了安裝接線和維護檢修，在圖3所示的電路中，可以看到有各種標號，這種標號就是回路標號。回路標號是電器設備與電器設備、元件與元件間（或?qū)Ь�間）的連接標記。它是按等電位原則標注的，即在電氣回路中連于一點的所有導線用同一數字標注。當回路經過開關或觸頭時，因為在觸頭兩端已不是等電位，所以應給予不同的標號。下面簡要介紹一下電動機電路的回路標號的標注方法。
（1）主電路的回路標號
1）三相電源按相序編號為L1、L2、L3，經過開關后，在出線接線端子上按相序依次編號為U11、V11、W11。
2）主電路各支路的編號，應從上至下（垂直畫圖時）或從左至右（水平畫圖時），每經過一個電器元件的接線端子后編號要遞增。如U11、V11、W11，U21、V21、W21，...等順序標號。
3）單臺三相異步電動機的三根引出線按相序依次編號為U、V、W，多臺電動機引出線的編號，為防止混淆，可在字母前加數字來區別，如1U、1V、1W，2U、2V、2W，...等。
（2）控制電路回路標號 控制電路回路標號應從上至下（或從左至右）逐行對主要降壓元件兩側的不同線段分別按奇數和偶數的順序標號，如一側按1,3,5，...等順序標號，另一側按2,4,6，...等順序標號。編號的起始數字，除起動支路需從數字1開始外，照明支路和信號支路可以接上述的數字編排，也可以一次遞增100作起始數，如照明支路從101開始編號，信號支路從201開始編號。
